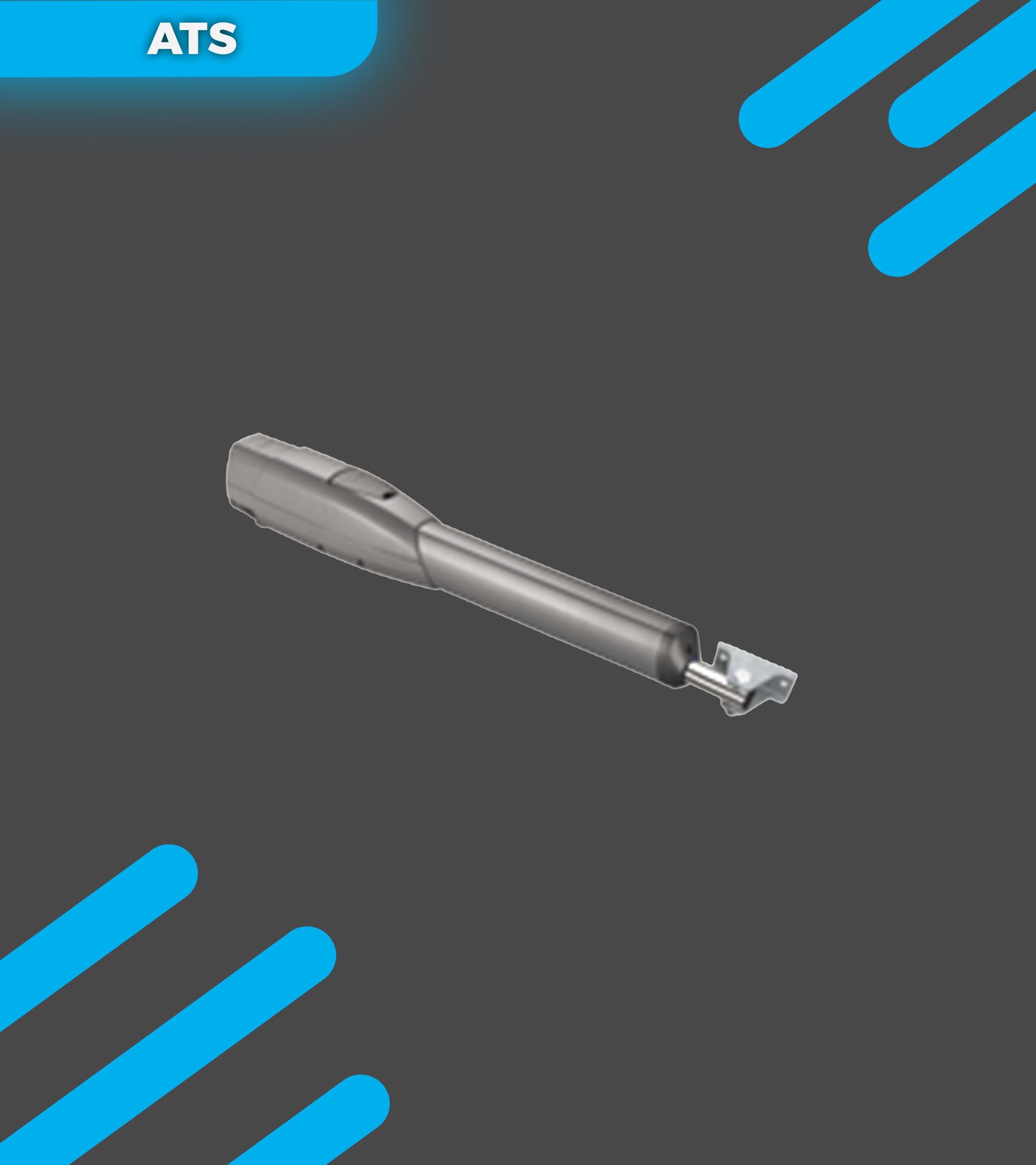

ATS
برای برنامه های کاربردی با C Max طراحی شده است. تا 200 میلی متر
• محکم و بادوام با پشتیبانی از آلومینیوم دایکاست ساختار
• کاهش دهنده با چرخ دنده اریب برای سیالیت بیشتر حرکت.
• سیستم رهاسازی، با امکان کنترل از راه دور.
• توسعه یافته با فناوری CONNECT برای کنترل دیجیتال از راه دور از طریق دروازه یا به صورت محلی از طریق CAME KEY.
C MAX.
USE
MAXIMUM LEAF WEIGHT
MAXIMUM LEAF LENGTH
200 mm
CONTINUOUS OPERATION
UP TO 800 kg
UP TO 5 m
اسلاید قبلی
اسلاید بعدی
Operational limits
| MODEL | 801MP-0050 | 801MP-0070 | 801MP-0090 | 801MP-0110 |
|---|---|---|---|---|
| Max. width of leaf (m) | 3 | 2.5 | 2 | |
| Max. weight of leaf (kg) | 500 | 600 | 800 | |
| Max. leaf opening (°) | 120 |
| MODELS | 801MP-0060 | 801MP-0080 | 801MP-0100 | ||
|---|---|---|---|---|---|
| Max. width of leaf (m) | 5 | 4 | 3 | 2.5 | 2 |
| Max. weight of leaf (kg) | 400 | 500 | 600 | 800 | 1000 |
| Max. leaf opening (°) | 120 |
Application dimensions (mm)
| ARTICULATED ARM | 801MP-0050 801MP-0070 801MP-0090 801MP-0110 | ||
|---|---|---|---|
| LEAF OPENING (°) | A | B | C max |
| 90 | 130 | 130 | 50 |
| 90 | 150 | 220 | 150 |
| 90 | 120 | 270 | 200 |
| 120 | 180 | 130 | 50 |
| ARTICULATED ARM | 801MP-0060 801MP-0080 801MP-0100 | ||
|---|---|---|---|
| LEAF OPENING (°) | A | B | C max |
| 90 | 200 | 200 | 150 |
| 90 | 200 | 270 | 200 |
| 120 | 200 | 140 | 70 |
Technical characteristics
| MODELS | 801MP-0050 | 801MP-0060 | 801MP-0090 | 801MP-0100 | 801MP-0070 | 801MP-0080 | 801MP-0110 |
|---|---|---|---|---|---|---|---|
| Protection rating (IP) | 54 | 54 | 54 | 54 | 54 | 54 | 54 |
| Power supply to motor (V) | 230 AC | 230 AC | 230 AC | 230 AC | 24DC | 24DC | 24DC |
| Absorption (A) | 1 | 1 | 1 | 1 | 8 Max. | 8 Max. | 8 Max. |
| Power (W) | 250 | 250 | 250 | 250 | 80 | 80 | 80 |
| Maneuvering time at 90° (s) | 15 | 20 | 15 | 20 | 15 ÷ 30 | 15 ÷ 30 | 15 ÷ 30 |
| Cycles/Hour | 20 | 20 | 20 | 20 | CONTINUOUS SERVICE | CONTINUOUS SERVICE | CONTINUOUS SERVICE |
| Thrust (N) | 400 ÷ 3000 | 400 ÷ 3000 | 400 ÷ 3000 | 400 ÷ 3000 | 400 ÷ 3000 | 400 ÷ 3000 | 400 ÷ 3000 |
| Operating temperature (°C) | -20 ÷ +55 | -20 ÷ +55 | -20 ÷ +55 | -20 ÷ +55 | -20 ÷ +55 | -20 ÷ +55 | -20 ÷ +55 |
| Motor’s heat protection (°C) | 150 | 150 | 150 | 150 | _ | - | - |
